超溫保護技術在煤礦制氮系統中的應用
余銀、馮浩、劉甲、徐婷婷
（晉能控股煤業集團挖金灣煤業公司 ）
-
立項原因或背景
氮?dú)馐且环N惰性氣體，廣泛應用于煤礦開采過程中防火滅火、瓦斯及煤氣稀釋。制氮機前置空氣儲罐通常設置車間內部，生產氮?dú)膺^(guò)程中容易產生高溫。根據2016版《煤礦安全規程》第四百三十四條第二款規定：儲氣罐內的溫度應當保持在120℃以下，并裝有超溫保護裝置，在超溫時能自動切斷電源并報警。
-
研究?jī)?nèi)容及創新點
該項目采用KZB-3型空壓機儲氣罐超溫保護裝置。該儀器能對空壓機和儲氣罐溫度超標故障時時進的一種安全保護行監控，數顯度數值直觀準確，并且可聲光報警?？蓪?duì)設備的安全運行起到有效的保護作用。
裝置實物圖
工作原理
KZB-3型空壓機儲氣罐超溫保護裝置通過對儲氣罐溫度信號的采集，實現對空壓機和儲氣罐的超溫保護。該裝置主機由高精度測控微處理器、數據存貯器、輸入、輸出開關量接口及鍵盤等組成。高精度測控微處理器分時檢測、處理設備接口電路輸入的數據信號，經過程序的數據處理，再輸出至控制電路完成對空壓機和儲氣罐(風包)的超溫保護。數顯風包溫度檢測點的溫度超過溫度設定值時，裝置切斷空壓機急?；芈罚瑫r(shí)聲、光報警。該裝置抗干擾能力強，實用可靠，可廣泛應用于煤礦、冶金、礦山、化工等行業。
主要功能
1.數顯一路溫度測定值：本裝置可數顯儲氣罐(風包)溫度;
2.超溫報警功能：當測定的儲氣罐(風包)溫度超過設定溫度(出廠設定120℃)時其對應輸出報警指示燈變亮，其對應輸出報警指示燈變亮?xí)r，警報器輸出高強度報警;
3.喇叭報警保護控制輸出后，設備中的保護繼電器輸出，控制空壓機停機。
4.調試過程中脫機功能;保護溫度可自行設定。
安裝調試
本裝置由主機、一路溫度傳感器和輸出繼電器等組成，安裝過程如下：
-
主機安裝：將KZB-3型空氣儲罐超溫保護裝置安裝于制氮車間內部，電源采用AC220V供電。
-
溫度傳感器安裝：本裝置為一路溫度傳感器來檢測儲罐溫度，溫度傳感器有三只引線端子，需接三根線至主機，即有兩根線并聯至主機，如下圖所示：
以下均為每只溫度傳感器的引線如上圖所示定義為A、B、C、。
溫度傳感器應安裝在儲氣罐對應檢測點
其接線如下：
輸入3芯航空插頭：
|
插頭序號 |
溫度傳感器名稱 |
溫度傳感器接線 |
|
1#2#3# |
儲氣罐溫度 |
1（紅+）、2（藍-）、3（藍-） |
溫度傳感器為：高精度數字式熱電阻傳感器
超溫保護裝置及釋壓閥的安裝步驟
警告：安裝前必須將儲氣罐及管路內的壓縮空氣放空
-
空壓機儲氣罐綜合保護裝置的安裝（螺桿式空壓機）
-

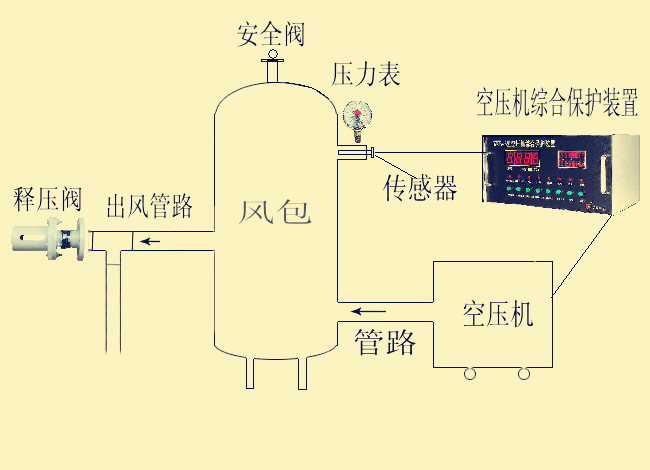

空壓機儲氣罐綜合保護功能的安裝（如圖（1）所示）
熱敏傳感器的安裝：
①將主機裝置放在機房合適的位置
②將溫度傳感器與其所配套的三通連接在一起，再將風包儲氣罐上面的壓力表取下，安裝在所配三通的壓力表接口上，隨后把整套的三通外螺紋端，旋轉連接在風包儲氣罐上面的壓力表接口處（注：溫度傳感器的安裝必須要配帶‘O’型墊圈，防止漏氣，壓力表的安裝及整套三通與風包儲氣罐的連接必須用生膠帶做好防漏氣處理）
-
安全控制回路的安裝：
取適當?shù)膬尚揪€纜將一端分別連接在控制回路上，另一端串聯接在壓風機急停回路上。
-
電源
本機器使用的電源為交流220V電源，需要安裝一個三孔插座。（注意：接地必須可靠）
KZB-3型空壓機綜合保護裝置的操作：
-
復位：當儲氣罐超溫時空壓機綜合保護裝置保護輸出時，故障燈亮起；只有當工作人員確認工礦安全后按下復位按鈕空壓機才能再次啟動。
-
脫機：當本空壓機綜合保護裝置只用于溫度檢測并報警而不對空壓機保護時可以打成脫機模式，同時脫機指示燈亮起。
-
風包釋壓閥的安裝（如圖（2）所示）
在出風口管路上焊接與釋壓閥尺寸相匹配的三通裝置，將釋壓閥固定在三通座上（釋壓閥方向嚴禁朝下）
三、應用情況及經濟社會效益
該項目已在煤業公司實地應用，極大提高了制氮系統的可靠性及安全性，減少人工維護成本，降低了壓力容器使用風險。
四、推廣應用前景
目前該設備在煤業公司使用效果很好，適合在集團公司進行推廣。
