屬性技術在地震構造解釋中的應用
郭秀娟
（山西省煤炭工業廳資源地質局，山西 太原 030045）
摘要：屬性技術在地震構造解釋中的應用不但能充分利用構造變化產生的大量信息，幫助解釋人員迅速認識整個工區斷層等構造及巖性的整體空間展布特征和組合關系，同時也能解決小構造異常的識別。從而達到加快解釋速度及提高解釋精度、縮短勘探周期的目的。文章介紹了屬性技術的原理、提取，并利用實例展示了屬性技術的優點，揭示了屬性技術在地震構造解釋中的重要地位。
關鍵詞：屬性技術；三維地震資料解釋；構造解釋
Application of attribute technology in seismic structure interpretation
GUO Xiu-juan
(Administration of resources and geology,Office of Shanxi coal industry ,Taiyuan 030045,China)
Abstract:As the application of attribute technology in seismic structure interpretation,it not only take advantage of large quantities of information caused by structural changes to help explainers recognize faults, structural and lithologic characteristics of the overall spatial distribution and composition of relations,but also can solve the small structural anomalies . so as to speed up interpretation rate and improve the accuracy rate of interpretation, shortening the exploration cycle.The theory and extraction of attribute technology are introduced in this paper,besides it also reveals its importance and advantages in seismic structure interpretation by a example.
Key words: attribute technology;3D seismic data interpretation;structure interpretation
隨著煤炭資源整合的完成，各大礦務局對地質勘探精度的要求也日益提高。目前三維地震勘探雖然能有效解決構造解釋問題，但現在的解釋基本上停留在二維解釋的思路上，這種解釋方法精度低、效率低，無法充分利用大量的地震信息，難以發現細微的構造和地層特征，斷層組合時的主觀因素大，難免存在多解性。煤層地震波中含有大量地震信息，無論是煤層的構造變化或巖性變化都會引起它們的變化。煤層的構造或巖性變化主要反映在密度、速度及其它彈性參量的差異上，這些差異導致了地震波在傳播時間、振幅、相位、頻率等方面的變化或異常。當煤層產生大的構造變化時，在地震剖面上可以看到地震波同相軸明顯的走時變化及振幅、相位的變化，但有些信息如頻率等的變化卻難以直觀地分析。對于煤層中的小構造異常，用常規的人工識別方法往往是無能為力的。而屬性技術的應用不但能充分利用構造變化產生的大量信息，幫助解釋人員迅速認識整個工區斷層等構造及巖性的整體空間展布特征和組合關系，同時也能解決小構造異常。從而達到加快解釋速度及提高解釋精度、縮短勘探周期的目的。
1 地震屬性技術簡介
地震屬性指的是那些由疊前或疊后地震數據，經過數學交換而導出的有關地震波的幾何形態、運動學特征、動力學特征和統計學特征的特殊度量值。
地震屬性技術是指提取、顯示、分析和評價地震屬性的技術，在煤田地震勘探中包括地震屬性的提取、地震屬性的分析、利用地震屬性區分構造、巖性并進行目的層預測。
地震屬性技術的關鍵在于屬性提取，提取方式包括同相軸屬性提取和數據體屬性提取。主要是利用GeoFrame 綜合地學平臺進行同相軸屬性提取和數據體屬性提取。
1.1 同相軸屬性提取
同相軸界面屬性是在三維數據體內沿三維層面求取的與分界面有關的地震屬性，它提供了沿分界面或在兩個分界面之間的變化信息。在Geoframe地震解釋組合體軟件（IESX）中可提取的同相軸屬性見圖1。
1.2 數據體屬性提取
三維數據體屬性是以3D地震數據為基礎的屬性,其最大優點是能產生相關型的數據,從而提供逐道之間地震信號相似性和連續性的有用信息。將固定的三維數據體轉化為能反映一定地球物理特征的新三維數據體。在Geoframe地震解釋組合體軟件（IESX）中可提取的體屬性見圖2。
圖1 可提取的同相軸屬性

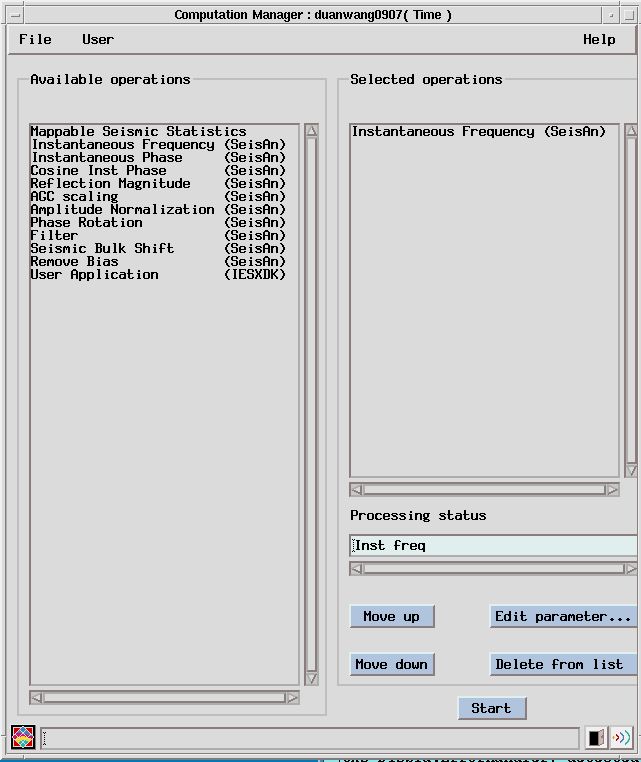

圖2 可提取的體屬性
2 應用實例及效果分析
2.1 基于屬性技術的地震構造解釋流程
我公司在山西寧武某地完成了三維地震勘探工作，對2號煤層、5號煤層進行了構造解釋。解釋步驟如下：①搜集了有關已知地質資料，分析區內地質構造規律，將宏觀的區域地質構造規律和勘探區地質構造規律相結合，對勘探區內鉆孔資料進行深入細致的研究，了解勘探區內的地層賦存形態、構造發育特征。②利用已知鉆孔資料及地質成果，綜合分析，對比聯井時間剖面，進行地質層位的標定。③提取多個屬性參數，在最短時間內得到構造的空間展布、組合等地質信息。④按照從整體到局部、先稀疏后加密、由簡單到復雜的解釋原則。解釋過程中，縱向、橫向和任意向時間剖面相結合，并參照水平切片、順層切片及各種屬性分析，先進行80m×80m網格的解釋，形成了地質構造的大輪廓，逐步加密到20m×20m的網格，確定出全區的基本構造方案。再利用解釋軟件自動追蹤功能對層位和構造加密到5m×5m的解釋網格密度，全方位的反復對比、反復檢查、反復修改，確保解釋小褶曲及小斷層正確可靠，最終形成精細的解釋方案。解釋流程見圖3。
圖3 解釋流程圖
2.2 本次地震屬性的應用及效果分析
本次地震屬性分析，主要提取了對構造反映明顯的瞬時相位、反射能量和方差體三個體屬性和相應的層拉平切片，并根據反射波T2的波形特征變化，提取了2號煤層反射波的同相軸屬性，包括均方根振幅、最大能量、最大振幅、最小振幅、多道層屬性。本次共解釋斷層16條，陷落柱1個，構造在地震屬性上有明顯反應。圖4是T2波的地震屬性（分別是瞬時相位、反射能量、方差體、均方根振幅、最大能量、最大振幅、最小振幅及多道層屬性）與2號煤層底板等高線示意圖的對比。
(a) 瞬時相位 (b) 反射能量 （c）方差體
(d) 均方根振幅 (e) 最大能量 （f）最大振幅
(g) 最小振幅 (h) 多道層屬性 （i）2號煤層底板等高線示意圖
圖4 T2波的地震屬性與2號煤層底板等高線示意圖的對比
從屬性切片中均可發現，屬性切片可以直觀地了解斷層等構造及巖性的空間展布和組合關系，因此，構造解釋可以從切片解釋開始，這就避免了單條剖面解釋時，在構造復雜地區斷層展布及組合關系不清楚的情況下解釋的隨意性，這種解釋方法受人為因素影響較小，尋找的斷層較客觀，減少了多解性，且對斷層與巖性邊界，反映得更加清晰。由于對構造情況有整體認識，在沒有構造的地區可以采用自動追蹤層位，且能夠隨時監控解釋結果的正確性，及時糾正解釋過程中可能出現的錯誤，還能幫助分析地層巖性的變化情況。
本次對一些小斷層也進行了解釋，如圖5 DF3斷層在時間剖面上反應不是很明顯，用常規的人工識別方法往往容易漏解釋。但是，在地震屬性上反映明顯，利用地震屬性差異，可以解決小斷層異常解釋的問題。
(a) 反射能量 (b) 最大能量
(c)多道層屬性(上)及對應的時間剖面
圖5 DF3斷層在地震屬性及時間剖面上的反應
3、結論
①利用地震屬性技術解釋三維地震資料，不僅能夠省時省力，提高工作效率，而且解釋斷層時受人為因素影響較小，尋找的斷層較客觀，減少了多解性，且對斷層與巖性邊界，反映得更加清晰。
②煤層中的小構造異常、結構和巖性變化，用常規的人工識別方法往往是無能為力的。但是，利用地震屬性的變化來區分構造、進行煤層結構和巖性解釋是可行的。
③地震屬性技術的使用，能夠隨時監控解釋結果的正確性，及時糾正解釋過程中可能出現的錯誤，還能幫助分析地層巖性的變化情況。
